Micro-DVI
A interface Micro-DVI é uma saída de vídeo proprietária encontrada no primeiro modelo do MacBook Air, em fevereiro de 2008. É menor que a interface Mini-DVI usada pelos modelos de Macbook na época.

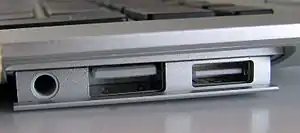

 Da esquerda para direita: Saída de som a nível de linha, porta USB e saída Micro-DVI em um MacBook Air | |||
| Tipo | Interface de vídeo digital | ||
|---|---|---|---|
| História de produção | |||
| Designer | Apple | ||
| Substituiu | Mini DisplayPort | ||
| Especificações gerais | |||
| Sinal de áudio | Não | ||
| Pinos | 34 | ||
| Pinagem | |||
 | |||
|

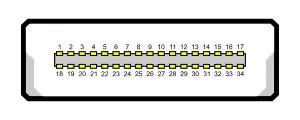

Pinos 1-17 são ordenados da esquerda para a direita e estão na parte superior do conector fêmea. Pinos 18-34 são ordenados da esquerda para direita e estão na parte inferior. | |||
| Pino 1 | +5V | ||
| Pino 2 | Terra | ||
| Pino 3 | Dados 2+ | ||
| Pino 4 | Dados 2- | ||
| Pino 5 | Terra | ||
| Pino 6 | Dados 1+ | ||
| Pino 7 | Dados 1- | ||
| Pino 8 | Terra | ||
| Pino 9 | Sincronia+ | ||
| Pino 10 | Sincronia- | ||
| Pino 11 | Terra | ||
| Pino 12 | Dados 0+ | ||
| Pino 13 | Dados 0- | ||
| Pino 14 | Terra | ||
| Pino 15 | Sincronia do DDC | ||
| Pino 16 | Dados DDC | ||
| Pino 17 | Reservado | ||
| Pino 18 | Detecção | ||
| Pino 19 | Terra | ||
| Pino 20 | Não conectado (NC) | ||
| Pino 21 | Vermelho analógico (VGA) | ||
| Pino 22 | Não conectado (NC) | ||
| Pino 23 | Terra | ||
| Pino 24 | Não conectado (NC) | ||
| Pino 25 | Verde analógico (VGA) | ||
| Pino 26 | Não conectado (NC) | ||
| Pino 27 | Terra | ||
| Pino 28 | Não conectado (NC) | ||
| Pino 29 | Azul analógico (VGA) | ||
| Pino 30 | Não conectado (NC) | ||
| Pino 31 | Terra | ||
| Pino 32 | Sincronização horizontal analógica (VGA) | ||
| Pino 33 | Sincronização vertical analógica (VGA) | ||
| Pino 34 | Reservado | ||
Para usar esta porta para exibir vídeo em um monitor comum ou televisão, um adaptador deve ser utilizado. Ambos os adaptadores Micro-DVI para DVI e Micro-DVI para VGA acompanhavam o primeiro Macbook Air. Um adaptador de Micro-DVI para outras interfaces de vídeo, como vídeo composto e S-Video eram vendidos separadamente.
Este conector foi substituído pelo Mini DisplayPort nos próximos modelos do Macbook Air no final de 2008.
O notebook modelo U2E da Asus possui uma porta Micro-DVI.[1]
Apesar de esta interface ser eletricamente compatível com HDMI, ela não fornece sinal de áudio.
