Tanque jaquetado

Tanque jaquetado (Figura 1), é um tipo de Tanque (reservatório) utilizado em Posto de abastecimento com o objetivo de armazenar líquidos Inflamáveis e combustíveis. A jaqueta (Figura 1), cujo termo vem de jacketed,[1] se refere a parede secundária, esta construída em material não metálico, com espaço intersticial, que tem função de contenção de eventuais vazamentos.
Outras nomenclaturas comumente encontradas são: tanque ecológico de parede dupla, tanque de parede dupla jaquetado, tanque subterrâneo, tanque subterrâneo de armazenamento, tanque de um posto de serviço e tanque de armazenamento de combustíveis.

Figura 1-Tanque Jaquetado

Características

Figura 2-Sump instalado sobre o tanque jaquetado

O tanque é construído em aço carbono revestido com plástico com reforço de fibra de vidro (PRFV), esta segunda parede funciona como uma barreira de contenção contra eventuais vazamentos para o meio ambiente.

A jaqueta não possuí função estrutural;[2]
Possuí um tubo de monitoramento que permite instalação de sensor eletrônico que detecta vazamentos;
Possui boca de visita, que juntamente com a Câmara de Calçada e Sump (Figura 2), possibilita o acesso as tubulações e ao interior do tanque;
A pressão de operação no interior do tanque deve ser: não superior a 17,2 kPa (+2,50 psi) e não inferior a -13,8 kPa (-2,00 psi).[3]

Modelos

Os modelos encontrados são:[4]

Descrição	Diâmetro nominal (mm)	Comprimento nominal(mm)	Massa teórica (kg)
15.000 litros (Pleno)	1.910	5.400	1.600
15.000 litros (Pleno)	2.549	3.000	1.850
20.000 litros (Pleno)	2.549	4.000	2.600
20.000 litros (Bipartido 10/10m³)	2.549	4.000	2.900
30.000 litros (Pleno)	2.549	6.000	3.200
30.000 litros (Bipartido 10/20m³)	2.549	6.000	3.600
30.000 litros (Bipartido 15/15m³)	2.549	6.000	3.600
30.000 litros (Tripartido 10/10/10m³)	2.549	6.000	4.000
60.000 litros (Pleno)	2.549	12.000	6.400
60.000 litros (Bipartido 30/30m³)	2.549	12.000	6.800
60.000 litros (Tripartido 20/20/20m³)	2.549	12.000	7.200
60.000 litros (Tetrapartido 15/15/15/15m³)	2.549	12.000	7.600

Normas associadas

Figura 3-Instalação Tanque Jaquetado

Conforme a Associação Brasileira de Normas Técnicas (órgão responsável pela normalização técnica no Brasil) e o Instituto Nacional de Metrologia, Qualidade e Tecnologia:

A construção deve ser conforme Portaria Inmetro nº185, de 04 de dezembro de 2003 (Regulamento de avaliação da conformidade para tanque de armazenamento subterrâneo de combustíveis) e norma NBR-16161[nota 1] (Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação).
Ensaios realizados: Dimensional, Visual de Soldas, Líquido Penetrante, Estanqueidade do Tanque Primário, Descontinuidade da Jaqueta (holiday detector), Comunicação Intersticial, Estanqueidade da Jaqueta, Vácuo do Interstício, Dureza Barcol, entre outros.[5]

A instalação (Figura 3),conforme NBR 13783 (Armazenamento de líquidos inflamáveis e combustíveis — Instalação dos Componentes do Sistema de Armazenamento Subterrâneo de Combustíveis - SASC), NBR 13781(Armazenamento de Líquidos Inflamáveis e Combustíveis - Manuseio e Instalação de Tanque Subterrâneo) e Portaria 109 de 13 de Junho de 2005 Ministério do Desenvolvimento,Indústria e Comércio Exterior (MDIC).

Transporte

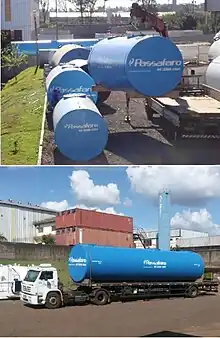

Figura 4-Içamento e transporte de tanque jaquetado

Alguns exemplos de equipamentos para o transporte/manuseio são: empilhadeira, retroescavadeira, guindaste, munck e ponte rolante.
A Figura 4 apresenta o transporte de tanques jaquetados.

Ver também

Tanque (reservatório)
Plástico com reforço de fibra de vidro
Tanque de armazenamento aéreo
Módulo de abastecimento
Tanque para óleo lubrificante
Tanque desativado

Notas

A NBR 16161, substituiu ás NBR 13312 e NBR 13785.

Referências

«A atual situação dos postos de gasolina:condições necessárias para o recebimento do alvará de funcionamento» (PDF). Consultado em 3 de fevereiro de 2016
NBR 16161:2015, Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação. Rio de Janeiro: ABNT [Associação Brasileira de Normas Técnicas]. 26 p.
NBR 16161:2015, Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação. Rio de Janeiro: ABNT [Associação Brasileira de Normas Técnicas]. 22 p.
NBR 16161:2015, Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação. Rio de Janeiro: ABNT [Associação Brasileira de Normas Técnicas]. 5 p.
NBR 16161:2015, Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação. Rio de Janeiro: ABNT [Associação Brasileira de Normas Técnicas]. 23 p. e 35 p.

Bibliografia

NBR 16161:2015, Armazenamento de Líquidos Inflamáveis e Combustíveis – Tanques Metálicos Subterrâneos – Especificação de Fabricação e Modulação. Rio de Janeiro: ABNT [Associação Brasileira de Normas Técnicas]
