Gnome-Rhône 9K

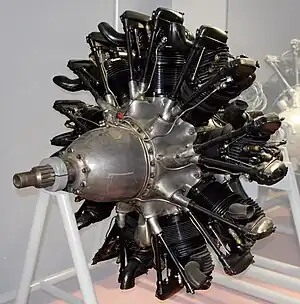

O Gnome-Rhône 9K Mistral foi um motor radial aeronáutico de nove cilindros refrigerado a ar que iniciou como uma versão aumentada do modelo Gnome-Rhône 7K com dois cilindros extras.

9K - Mistral
Motor de avião
Predefinição:Info/Motor de avião
Informações básicas
Tipo Motor radial
Fabricante Gnome et Rhône
Origem  França
Maiores aplicações Ver texto
Estado Fora de produção
Especificações (9Kd)
Comprimento
  • Kdr com redução de engrenagem de 0.5 1,295 m (4,25 ft)
  • Kdr com redução de engrenagem de 0.666 1,297 m (4,26 ft)
  • Kdrs com redução de engrenagem de 0.5 1,323 m (4,34 ft)
  • Kdrs com redução de engrenagem de 0.666 1,325 m (4,35 ft)
Diâmetro (motor) 1,299 m (4,26 ft)
Diâmetro (cilindro(s)) 146 mm (5,75 in)
Curso 165 mm (6,50 in)
Peso
  • Kdr com redução de engrenagem de 0.5 355 kg (783 lb)
  • Kdr com redução de engrenagem de 0.666 360 kg (794 lb)
  • Kdrs com redução de engrenagem de 0.5 369 kg (813 lb)
  • Kdrs com redução de engrenagem de 0.666 374 kg (825 lb)
Deslocamento 24,9 l (0,879 ft³)
Trem de válvulas Duas válvulas por cilindro
Compressor Ventilador centrifugo de estágio simples
Potência
  • Kdr no nível do mar 500 hp (373 kW)
  • Kdrs a 1 500 m (4 920 ft) de altitude 370 hp (276 kW)
  • Kdrs a 4 000 m (13 100 ft) de altitude 340 hp (254 kW)
Sistema de combustível Carburador
Tipo de combustível Gasolina
Sistema de refrigeração Refrigerado a ar
Variantes do motor Ver texto
Notas
Dados de: Moteurs Gnome-Rhône series K[1]

Design e desenvolvimento

O Gnome-Rhône 7K em si era uma versão aumentada do Gnome-Rhône 5K que era uma versão licenciada do motor britânico Bristol Titan. Um re-design dos cilindros era indicado pelo sufixo K. O 9K foi sucedido pelo maior e mais potente motor de 14 cilindros de duas linhas Gnome-Rhône 14K.

O 9K foi licenciado pela companhia húngara Weiss Manfréd Repülogép- és Motorgyár Rt. (WM Rt., fábrica de motores aeronáuticos Manfred Weiss). O motor foi utilizado com sucesso nos aviões MÁVAG Héja e no Weiss WM-21 Sólyom. O 9K também foi produzido na União Soviética como M-75 no GAZ-29 em Zaporizhzhya. Sendo somente poucos produzidos e depois substituídos em favor do M-25 uma variante do Wright Cyclone e o M-85 uma versão do Gnome-Rhône 14K Mistral Major.

Variantes
  • 9K
  • 9Kbr
  • 9Kdr
  • 9Kdrs
  • 9Kers
  • 9Kfr
  • I.A.R. 9KIc40
Versão de produção licenciada para a empresa romena Industria Aeronautică Română (IAR)

Aplicações
  • Breguet Calcutta
  • IAR-15
  • Loire 70
  • Morane-Saulnier M.S.225
  • Savoia-Marchetti S.73 (versão licenciada Piaggio Stella P.IX)
  • Savoia-Marchetti SM.81 (versão licenciada Piaggio Stella P.IX)
  • SNCAC NC.510
  • Wibault 313
  • Wibault 365

Ver também

Referências
  1. Moteurs Gnome-Rhône series K (em espanhol). Paris: Société Des Moteurs Gnome-Rhône.
