ALCO RS-1
As locomotivas Diesel-Elétrica ALCO RS-1 foram compradas pela EFCB, SPR e EFSJ. A Central do Brasil realizou a primeira compra em 1945, recebendo 34 unidades, posteriormente em 1948 recebeu mais 4 locomotivas do mesmo modelo. As locomotivas da São Paulo Railway foram adquiridas em 1948, sendo fabricadas simultaneamente, com as locomotivas entregues a Central naquele ano. Em 1956 a Santos-Jundiaí recebeu mais 2 locomotivas, que somaram as 6 inicialmente compradas pela SPR.
ALCO RS-1  | |
|---|---|
 ALCO RS-1 | |
| Descrição | |
| Propulsão | Diesel-Elétrica |
| Fabricante | American Locomotive Company ( Estados Unidos) |
| Número de série | 71413-71432 / 73703-73716 / 75924-75925 / 75930-75931 - EFCB 75926-75929 / 75932-75933 - SPR 81346 / 82018 - EFSJ |
| Modelo | RS-1 (E1641)[1] |
| Ano de fabricação | 1945 e 1956 (Brasil) |
| Locomotivas fabricadas | 46 - Brasil |
| Classificação AAR | C-C |
| Tipo de serviço | Carga |
| Características | |
| Bitola | 1,600 m (Brasil) |
| Diâmetro das rodas | 40" |
| Distância entre eixos | 2.844 mm |
| Comprimento | 16.909 mm |
| Largura | 3.048mm |
| Altura | 4.180 mm |
| Peso da locomotiva | 110.100 kg |
| Peso por eixo | 27.525 kg |
| Peso aderente | 110.100 kg |
| Tipo de combustível | diesel |
| Capacidade de combustível | 6.060 l |
| Fabricante do motor | ALCO |
| Motor primário | Alco 539 |
| Gerador | 5 GT 559 C 3 |
| Motores de tração | GE 731 D 3 |
| Tamanho dos cilindros | 12 1/2" x 13" |
| Tipo de transmissão | Elétrica |
| Tração múltipla | Sim |
| Performance | |
| Velocidade máxima | 97 km/h |
| Potência disponível para tração | 1.000hp |
| Esforço de tração | Contínuo: 15.400 kgf @ 12,8 km/h |
| Raio mínimo de inscrição | 31 m |
| Freios da locomotiva | 14EL Wabco |
| Operação | |
| Ferrovias Originais | EFCB, SPR e EFSJ |
| Ferrovias que operou | RFFSA |
| Número de locomotivas na classe | 3100-3141 - EFCB 504-509 - SPR 510-511 - EFSJ |
| Numeração SIGO | 7000's |
| Apelidos | Alco 1000 |
| Local de operação | São Paulo e Rio de Janeiro |
| Data de entrega | a partir de 1945 |
| Ano da saída do serviço | Anos 1960-1970's |
| Ano de desmanche | Anos 1980's |

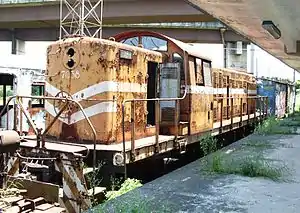

| Unidades preservadas | 7038 em Engenho de Dentro. |
| Situação | Baixadas |
Todas as locomotivas foram fabricadas pela American Locomotive Company nos EUA.
Proprietários originais
- Primeiras treze locomotivas
| Ferrovia | Quantidade | Número na via | Notas |
|---|---|---|---|
| Atlanta and St. Andrews Bay Railroad (ASAB) | 3 | 901-903 | para o Exército dos Estados Unidos nº's 8010-8012 |
| Chicago, Milwaukee, St. Paul and Pacific Railroad (MILW) | 2 | 1678-1679 | para o Exército dos Estados Unidos nº's 8002-8003 |
| Chicago, Rock Island and Pacific Railroad (CRI&P RR) | 4 | 746-749 | para o Exército dos Estados Unidos nº's 8004, 8007, 8005, 8006; 748 primeira RS-1 construída em 3/41 |
| New York, Susquehanna and Western Railroad (NYSW) | 2 | 231, 233 | para o Exército dos Estados Unidos nº's 8000-8001 |
| Tennessee Coal, Iron and Railroad Company (TCI) | 2 | 601-602 | para o Exército dos Estados Unidos nº's 8008-8009 |
| Total | 13 | ||
- Restante da produção
| Ferrovia | Quantidade | Número na via | Notas |
|---|---|---|---|
| Akron, Canton and Youngstown Railroad (ACY) | 1 | D-2 | |
| Alabama, Tennessee and Northern Railway (ATN) | 11 | 101-111 | Para a SLSF 101-111 |
| Alaska Railroad (ARR) | 2 | 1000-1001 | A 1001 está exposta no Museum of Alaska Transportation and Industry |
| Alton Railroad (A) | 10 | 50-59 | |
| Ann Arbor Railroad (AA) | 2 | 20-21 | 20 adquirida por sociedade de preservação e exposta em museu 21 adquirida por sociedade de preservação |
| Atchison, Topeka and Santa Fe Railway (ATSF) | 6 | 2385–2388, 2394–2395 | 2385–2388 renumeradas para 2396–2399 |
| Atlanta and St. Andrews Bay Railroad (ASAB) | 10 | 904-913 | 904, 913 expostas em museus; 905 adquirida pela Maryland and Delaware Railroad (MDDE) restante desconhecido |
| Atlantic and East Carolina Railway (?) | 1 | 500 | |
| Bamberger Railroad (?) | 1 | 570 | para Union Pacific 1270 |
| Central Railroad of New Jersey (CNJ) | 6 | 1200–1205 | |
| Chesapeake and Ohio Railway (C&O, CO) | 2 | 5114–5115 | última numeração da 5114 na Baltimore and Ohio Railroad 9185 última numeração da 5115 na Baltimore and Ohio Railroad 9186 |
| Chicago and Eastern Illinois Railway (CEI) | 4 | 115–118 | |
| Chicago and North Western Railway (CNW) | 6 | 1066–1069, 1080–1081 | |
| Chicago and Western Indiana Railroad (CWI) | 12 | 252–263 | |
| Chicago, Milwaukee, St. Paul and Pacific Railroad (MILW) | 5 | 1676, 1677, 961–963 | |
| Chicago, Rock Island and Pacific Railroad (CRI&P RR) | 11 | 735–745 | |
| Duluth, South Shore and Atlantic Railway (DSA) | 8 | 100–107 | para a Soo Line Railroad 103 adquirida pela Algers, Winslow and Western Railway 104 adquirida pela Algers, Winslow and Western Railway |
| DuPont | 4 | 105–108 | |
| Gaylord Container | 2 | 302–303 | |
| GE-Atomic Energy Commission | 4 | 39-3729 – 39-3732 | |
| Genesee and Wyoming Railroad (GNWR) | 2 | 25, 30 | 25 vendida |
| Grand Trunk Western Railway (GTW) | 2 | 1950–1951 | Últimas RS-1's construídas para Ferrovia dos Estados Unidos 11/1957 |
| Great Northern Railway (GN) | 4 | 182–185 | 182 preservada no West Coast Railway Heritage Park |
| Gulf, Mobile and Ohio Railroad (GMO) | 24 | 1102–1117, 1120–1127 | |
| Illinois Terminal Railroad (ITC) | 6 | 750–752, 754–756 | |
| Kansas City Southern Railway (KCS) | 4 | 1110–1113 | |
| Lake Erie, Franklin and Clarion Railroad (LEF) | 2 | 20–21 | |
| Lake Superior and Ishpeming Railroad (LSI) | 3 | 1001–1003 | |
| Long Island Rail Road (LI) | 9 | 461–469 | |
| Midland Continental Railroad (?) | 2 | 401–402 | |
| Minneapolis and St. Louis Railway (MSTL) | 35 | vários | renumeradas 200-234 |
| Ferrocarriles Nacionales de México (NDEM, NDM, NDMZ) | 64 | 5606–5663, (5619–5624 dupla) | 5663 última RS-1 construída 3/1960 |
| New York, New Haven and Hartford Railroad (NH) | 12 | 0660–0671 | |
| New York Central Railroad (NYC) | 14 | 8100–8113 | renumeradas 9900–9913 |
| New York, Susquehanna and Western Railroad (NYSW) | 16 | 230–256 | |
| Northern Pacific Railway (NP) | 4 | 155–158 | renumeradas 800–803 157, 802 último número 952 158, 803 último número 953 |
| Pennsylvania Railroad (PRR) | 27 | 5619–5640, 5906, 8485–8486, 8857–8858 | |
| Rutland Railroad (RUT) | 6 | 400–405 | 400 adquirida pela MDDE 22 |
| Minneapolis, St. Paul and Sault Ste. Marie Railroad Soo Line (SOO) | 4 | 350–353 | |
| Soo Line (Wisconsin Central Railway) (WC) | 9 | 2360–2368 | |
| Spokane International Railroad (SI) | 12 | 200–211 | |
| Spokane, Portland and Seattle Railway (SP&S) | 2 | 50–51 | |
| Spokane, Portland and Seattle Railway (Oregon Electric Railway) (OER) | 4 | 52–55 | |
| Tennessee Coal, Iron and Railroad Company (TCI) | 3 | 602–604 | |
| Washington Terminal Company (WATC) | 25 | 40–64 | 46, 47, 57 e 59 ainda operativas |
| Arabian American Oil Company (Aramco) (Arábia Saudita) | 6 | A11x50, A11x51, 1002–1005 | |
| Estrada de Ferro Central do Brasil (EFCB) | 38 | 3100–3137 | Bitola de 1 600 mm (5,25 ft) |
| São Paulo Railway (SPR) | 6 | 504–509 | Bitola 1 600 mm (5,25 ft) para a Estrada de Ferro Santos-Jundiaí |
| Estrada de Ferro Santos-Jundiaí (EFSJ) | 2 | 510–511 | Bitola 1 600 mm (5,25 ft) |
| Total | 456 | ||
